Aochuang VW70 Vibrationsreibschweißmaschine: Hochpräzise intelligente Fertigung ermöglicht die nächste Generation des High-End-Kunststoffschweißens

Im Zuge der Transformation der High-End-Fertigung hin zu Präzision, Ökologisierung und Intelligenz ist die Vibrationsreibschweißtechnologie mit ihren Kernvorteilen, nämlich keine Verbrauchsmaterialien, hohe Schweißnahtfestigkeit und große Anpassungsfähigkeit, zur Kernlösung für das Schweißen von Kunststoffkomponenten in Bereichen wie der Luft- und Raumfahrt sowie der High-End-Automobilindustrie geworden. Aochuang, das sich intensiv mit der Forschung und Entwicklung sowie der Herstellung von Schweißgeräten beschäftigt, stellt die Vibrationsreibschweißmaschine VW70 vor. Mit stabiler Leistung, präziser Steuerung und umfassender Anpassungsfähigkeit durchbricht es die Einschränkungen des herkömmlichen Schweißens, bietet eine hocheffiziente und zuverlässige neue Wahl für das Kunststoffschweißen in der High-End-Fertigung und hilft Unternehmen, eine doppelte Verbesserung der Produktionskapazität und -qualität zu erreichen.

I. Dekodierung des Vibrationsreibschweißens: Eine umweltfreundliche und effiziente neue High-End-Schweißmethode
Das Vibrationsreibschweißen ist eine innovative thermoplastische Schweißtechnologie. Der Hauptvorteil besteht darin, dass auf Verbrauchsmaterialien wie Klebstoffe oder Lösungsmittel verzichtet wird. Die Schmelzbindung auf molekularer-Ebene wird ausschließlich durch die Reibungswärme erreicht, die von den Kunststoffteilen selbst erzeugt wird. Die geschweißten Werkstücke weisen eine starke Integrität und eine hervorragende Abdichtung auf und lösen die Probleme herkömmlicher Schweißmethoden, wie z. B. Verbrauchsmaterialabfall, leichtes Ablösen von Schweißnähten und Umweltverschmutzung, vollständig.
Der Anpassungsbereich dieser Technologie ist äußerst breit und mit fast allen thermoplastischen Materialien kompatibel. Unabhängig davon, ob die Teile im Spritzguss-, Extrusions-, Schäum- oder Thermoformverfahren hergestellt werden, kann eine perfekte Schweißung erreicht werden. Unter ihnen ist die Schweißwirkung für kristalline Harze (wie Acetal, Nylon, Polyethylen, Polypropylen usw.) besonders hervorzuheben, während es auch die Schweißanforderungen von Zellulose, thermoplastischen Elastomeren, verstärkten Harzen und hygroskopischen Materialien problemlos bewältigen kann. Es ist zu beachten, dass für die beiden zu verschweißenden Komponenten die gleichen oder kompatible thermoplastische Harze verwendet werden müssen; Die Schweißleistung ist mit dem gleichen Material am besten, aber auch einige unterschiedliche Materialien (wie Polycarbonat und Polypropylen, ABS und Polypropylen) können eine effektive Schweißung erzielen und die unterschiedlichen Anforderungen komplexer Produktionsszenarien vollständig erfüllen.
Im Vergleich zu herkömmlichen Methoden wie Heizplattenschweißen und Schmelzschweißen weist das Vibrationsreibschweißen nicht nur eine höhere Schweißeffizienz und Schweißnahtfestigkeit auf, die dem Rohmaterial selbst nahekommen oder diese sogar übertreffen kann, sondern zeichnet sich auch durch keine offene Flamme, einen geringen Energieverbrauch und weniger Abfall aus. Dies entspricht dem globalen Entwicklungstrend der umweltfreundlichen Fertigung und eignet sich besonders für die strengen Anforderungen an Schweißpräzision und Umweltschutz im High-End-Fertigungsbereich.

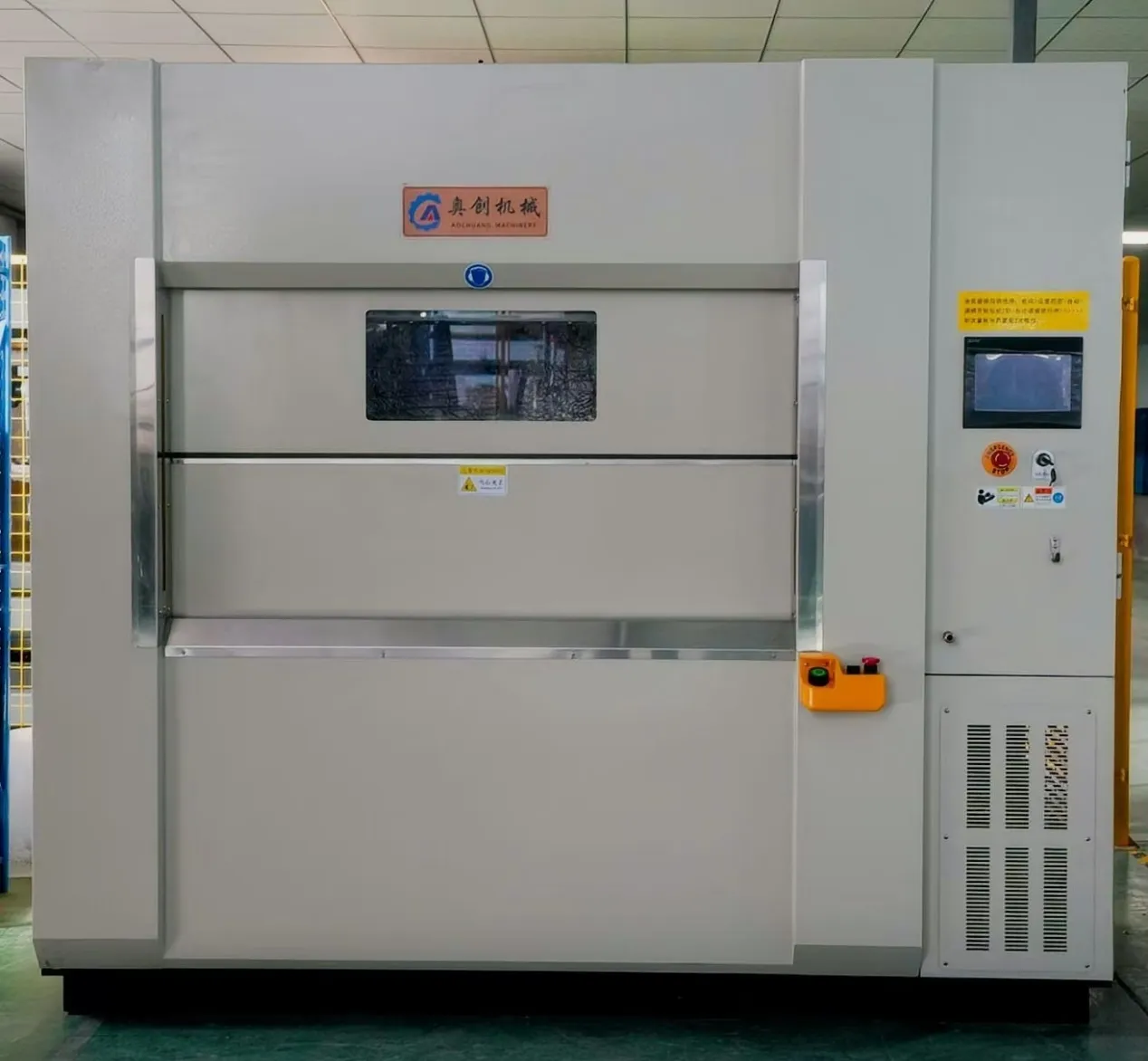

II. Aochuang VW70 Vibrationsreibschweißmaschine: Kernparameter demonstrieren harte Leistung
Als brandneues High-End-Schweißgerät konzentriert sich die Vibrationsreibschweißmaschine VW70 von Aochuang auf die Schweißanforderungen in der Luft- und Raumfahrt, hochwertigen Automobil-Ansaugkrümmern, Kraftstofftanks und komplexen Strukturteilen aus Verbundwerkstoffen. Seine Parameterkonfiguration vereint Präzision, Effizienz und Stabilität vollständig. Die spezifischen Kernparameter sind wie folgt:

Anhand der Parameter ist nicht schwer zu erkennen, dass der Aochuang VW70 speziell für die Schweißanforderungen großer und komplexer Kunststoffteile optimiert ist. Der Schweißbereich von 350-700 cm² kann die Werkstückgrößen der meisten High-End-Fertigungsszenarien abdecken. Die Vibrationsfrequenz von 220–260 Hz gepaart mit einer präzisen Druckregelung sorgt für einen stabilen und effizienten Schweißprozess. Die kombinierte Steuerung von Mitsubishi PLC und HMI macht die Gerätebedienung komfortabler und die Parametereinstellung präziser und bietet zuverlässige Sicherheit für die Massenproduktion.

III. Präzise Strukturanalyse: Neun Kernkomponenten sorgen für herausragende Qualität
Die herausragende Leistung der Vibrationsreibschweißmaschine VW70 von Aochuang beruht auf ihrem wissenschaftlich fundierten Strukturdesign und der hochwertigen Kernkomponentenkonfiguration. Die Ausrüstung besteht aus neun Kernteilen: elektrisches Steuergerät, Vibrationsquelle, Rahmen, Vibrationskopf, Servosystem, Übertragungssystem, Schallschutzgehäuse, Maschinenbasis und pneumatisches System. Diese Komponenten arbeiten synergetisch zusammen, um einen präzisen, stabilen und sicheren Schweißprozess zu erreichen.

1. Elektrische Steuereinheit: Intelligente Bedienung, präzise steuerbar
Als „Gehirn“ der Anlage besteht die elektrische Steuereinheit aus einer speicherprogrammierbaren Steuerung (SPS), Steuerrelais, Transformatoren und einem Touchscreen. Es nutzt die Kombination aus Mitsubishi FX3U PLC und GT11 HMI und zeichnet sich durch komfortable Bedienung und schnelle Reaktion aus. Benutzer können Vorgänge wie Geräteinbetriebnahme, Parameteranpassung und Programmspeicherung problemlos über den Touchscreen abschließen. Die SPS steuert präzise den Start und Stopp der Vibrationsquelle, den sequentiellen Betrieb des Servosystems und alle Funktionen der Ausrüstung, stellt die Konsistenz der Schweißparameter sicher, vermeidet wirksam menschliche Bedienfehler und passt sich den Anforderungen der Massenproduktion an.

2. Vibrationsquelle und Vibrationskopf: Effiziente Resonanz, stabile Ausgabe
Die Vibrationsquelle (Vibrationsstromversorgung) versorgt in erster Linie die Antriebsspulen des Vibrationskopfes mit Strom und ist die zentrale Energiequelle für die Vibrationserzeugung im Gerät. Seine Eingangsspannung beträgt 460 VAC, die Steuerspannung 24 VDC und der Stromverbrauch beträgt 37 kW. Die Ausgangsfrequenz und -spannung können über den Touchscreen angepasst werden, um die Resonanzfrequenz bzw. die Amplitude des Vibrationskopfes zu steuern und so an die Schweißanforderungen von Werkstücken unterschiedlicher Materialien und Größen anzupassen.
Der Vibrationskopf übernimmt das Modell JF-2000, das Wechselstrom in bidirektionale lineare Bewegung umwandelt. Es ist auf hochfesten Gummipolstern montiert, um eine wirksame Vibrationsisolierung vom Rahmen zu erreichen und zu verhindern, dass Vibrationen die Gesamtstabilität des Geräts beeinträchtigen. Es besteht aus einem großen Gusseisenrahmen, freitragenden Balkenfedern aus hochfestem legiertem Stahl, Antriebsbaugruppen und Antriebsspulen. Das Funktionsprinzip basiert auf der Resonanz des Federpakets. Wenn die Frequenz der angelegten elektrischen Energie mit der Eigenfrequenz des Systems übereinstimmt, wird der Energieverbrauch minimiert und die Schweißeffizienz maximiert. Der Frequenzbereich des Vibrationskopfes beträgt 210250 Hz, der Vibrationsbereich beträgt 0,61,8 mm, es kann ein Vorrichtungsgewicht von 35 bis 70 kg antreiben, und die Antriebsplattengröße erreicht 1000 x 550 mm und ist in der Lage, die Schweißanforderungen großer und komplexer Werkstücke stabil zu bewältigen.

3. Rahmen und Übertragungssystem: Solide Unterstützung, präzise Positionierung
Der Rahmen ist aus verschiedenen Baustählen geschweißt und weist eine extrem hohe Festigkeit und Gesamtsteifigkeit auf. Es kann der horizontalen wechselnden Vibrationsbelastung des Vibrationskopfes und der vertikalen Zugbelastung der Hebebühne effektiv standhalten und bietet so eine solide Grundlage für den stabilen Betrieb der Ausrüstung. Der Rahmen wird von vier höhenverstellbaren Füßen mit Gummiauflagen getragen. Die Ebenheit kann während der Installation angepasst werden, um sicherzustellen, dass die horizontale Präzision der Oberseite der Werkbank kleiner oder gleich 0,05 mm/1000 mm ist und die Schweißgenauigkeit gewährleistet ist.
Das Übertragungssystem besteht aus einer Hebeplattform, Führungswellen, Linearlagern und Befestigungskettenrädern. Der Antrieb erfolgt über einen Servomotor, um ein vertikales, präzises Heben und Senken der Plattform zu erreichen. Während des Schweißens werden die unteren Werkzeuge und Vorrichtungen auf der Hebeplattform installiert und die Bewegungsposition wird durch Verschiebung präzise gesteuert, wodurch eine genaue Positionierung des Werkstücks und gleichmäßige Schweißnähte gewährleistet und die Schweißqualität effektiv verbessert wird.

4. Servosystem und Pneumatiksystem: Starke Antriebskraft, schnelle Reaktion
Das Servosystem besteht aus einem Servomotor und einem Servocontroller. Der Hauptmotor hat eine Nennleistung von 7,1 kW, eine Nennfrequenz von 215 Hz, eine Nenndrehzahl von 3225 U/min, einen maximalen Ausgangsstrom von 15,6 A und einen maximalen Werkbankdruck von 2,5 kN. Es verfügt über eine starke Leistung und einen stabilen Betrieb und kann die Bewegungsbahn und die Druckgröße der Ausrüstung präzise steuern und sich so an unterschiedliche Anforderungen des Schweißprozesses anpassen.
Das pneumatische System besteht aus Ein-{0}}Aus-Ventilen, pneumatischen Fünf-{1}Wegeventilen, Einweg-Drosselventilen, Schalldämpfern und Zylindern. Es wird hauptsächlich verwendet, um die Bewegung der Formspannzylinder anzutreiben. Die Luftquelle muss vom Benutzer bereitgestellt werden und der Arbeitsdruck beträgt 0,6 MPa (6 bar). Das Systemdesign ist wissenschaftlich und läuft reibungslos. Es kann das Spannen und Lösen von Vorrichtungen schnell bewerkstelligen und so die Produktionseffizienz verbessern. Gleichzeitig ist er mit Schalldämpfern ausgestattet, um die Betriebsgeräusche zu reduzieren.

5. Schalldichtes Gehäuse und Sicherheitsschutz: Humanisiertes Design, sorgenfreie Sicherheit
Das schalldichte Gehäuse verfügt über eine Außenhülle aus Stahlblech, die an der Innenwand mit schallabsorbierenden Materialien ausgekleidet ist. Die Vorderseite ist mit einer vertikal verschiebbaren Sicherheitstür ausgestattet, die von einem Servomotor angetrieben wird, und die Rückseite ist mit zwei Wartungstüren ausgestattet. Dadurch wird nicht nur der während des Schweißvorgangs erzeugte Lärm wirksam isoliert, um das Gehör der Bediener zu schützen, sondern auch das Wartungspersonal kann die Geräte leichter inspizieren und reparieren. Die Innenwand der Sicherheitstür ist mit einer schallabsorbierenden Platte ausgekleidet und zwischen dieser und dem Schallschutzgehäuse sind Dichtungsmaterialien für eine bessere Schalldämmwirkung angebracht.
Die Ausrüstung ist mit perfekten Sicherheitsschutzvorrichtungen ausgestattet, darunter Sicherheitsschalter für Wartungstüren, Not-Aus-Tasten am Bedienfeld und an der Seite des Schaltkastens, Sicherheitslichtvorhänge an der Bedienerstation und Sicherheitstüren. Diese bilden ein umfassendes Sicherheitsschutzsystem, das potenzielle Sicherheitsrisiken während des Gerätebetriebs wirksam vermeidet und die persönliche Sicherheit der Bediener sowie den normalen Betrieb der Geräte gewährleistet.

IV. Bequeme Bedienung und Wartung: Vibrationskopf-Tuning + Rundum-Sicherheit
Das Vibrationsreibschweißgerät VW70 von Aochuang berücksichtigt die Benutzeranforderungen in Bezug auf Betrieb und Wartung vollständig, optimiert das Prozessdesign, reduziert Betriebsschwierigkeiten und senkt die Wartungskosten. Dabei ist die Abstimmung des Vibrationskopfes der Schlüssel zur Gewährleistung des Schweißeffekts. Das Gerät unterstützt zwei Methoden: automatische Abstimmung und manuelle Abstimmung, um sich an die Anforderungen unterschiedlicher Arbeitsbedingungen anzupassen.
Die Resonanzfrequenz des Vibrationskopfes ändert sich mit der Variation der Vorrichtung. Nur bei der Resonanzfrequenz ist die Antriebsenergie am geringsten und die Schweißeffizienz am höchsten. Der automatische Abstimmungsprozess ist einfach und bequem. Starten Sie einfach das Servosystem im manuellen Modus und drücken Sie die Taste für die automatische Abstimmung. Das Gerät führt die Frequenzerkennung und -kalibrierung in etwa 90 Sekunden durch, findet die entsprechende Resonanzfrequenz und speichert sie. Die manuelle Abstimmung kann vom Bediener basierend auf seiner Erfahrung präzise angepasst werden, um den Anforderungen spezieller Schweißszenarien gerecht zu werden. Es ist zu beachten, dass das Testen des Vibrationskopfes strengstens untersagt ist, wenn die obere Befestigungsplatte und die Vorrichtung nicht installiert sind. Nach jedem Austausch der Vorrichtung müssen Abstimmungsarbeiten durchgeführt werden, um die Schweißstabilität sicherzustellen.
Ebenso komfortabel ist die Wartung der Geräte. Die Wartungstüren auf der Rückseite können schnell geöffnet werden, um dem Wartungspersonal den Zugang zum Geräteinneren für Inspektionen und Reparaturen zu erleichtern. Die Anordnung aller Komponenten ist sinnvoll und die Verkabelung ist sauber, was die Fehlersuche erleichtert. Gleichzeitig ist das Gerät mit einer vollständigen Fehleraufforderungsfunktion ausgestattet, die den Fehlerpunkt schnell lokalisieren, Ausfallzeiten reduzieren und die Produktionskontinuität gewährleisten kann.

V. Anwendungsszenarien für die Industrie: Stärkung der High-End-Fertigung, Erschließung neuer Schweißmöglichkeiten
Mit herausragender Leistung und breiter Anpassungsfähigkeit ist die Aochuang VW70 Vibrationsreibschweißmaschine genau auf den High-End-Fertigungssektor ausgerichtet. Es wird hauptsächlich in der Luft- und Raumfahrt, in hochwertigen Ansaugkrümmern für Automobile, in Kraftstofftanks und beim Schweißen komplexer Verbundstrukturteile eingesetzt und erfüllt die strengen Anforderungen an Schweißgenauigkeit, Abdichtung und Festigkeit in diesen Bereichen perfekt.
Im High-End-Automobilbereich kann die Ausrüstung ein hochpräzises Schweißen von Kernkomponenten wie Ansaugkrümmern und Kraftstofftanks ermöglichen. Hohe Schweißnahtfestigkeit und gute Abdichtung gewährleisten wirkungsvoll Sicherheit und Stabilität beim Autofahren. Im Vergleich zu herkömmlichen Schweißmethoden kann es die Produktionseffizienz erheblich verbessern, Grate reduzieren und die Erscheinungsbildqualität von Werkstücken optimieren. Im Luft- und Raumfahrtbereich erfüllt die Ausrüstung die Schweißanforderungen komplexer Kunststoffteile mit Verbundstruktur. Sie ermöglicht präzises Schweißen, gewährleistet die Integrität und Zuverlässigkeit von Komponenten und unterstützt die Leichtbau- und Präzisionsentwicklung von Luft- und Raumfahrtausrüstung. Gleichzeitig kann sich die Ausrüstung auch an das Schweißen verschiedener thermoplastischer Materialien wie ABS, PC und Nylon anpassen und auf Anwendungen in der High-End-Elektronik, medizinischen Geräten und anderen Bereichen erweitert werden, sodass maßgeschneiderte Schweißlösungen für anspruchsvollere Fertigungsszenarien bereitgestellt werden.

VI. Zusammenfassung der Produktvorteile: Aochuang VW70 definiert High-End-Kunststoffschweißen neu
Als Kernprodukt der Marke Aochuang sticht das Vibrationsreibschweißgerät VW70 auf dem Markt für High-End-Schweißgeräte hervor, da es sich auf seine eigenen Kernvorteile stützt und für Unternehmen einen wichtigen Impuls zur Steigerung ihrer Kernwettbewerbsfähigkeit darstellt:
• Umweltfreundlich und effizient: Es werden keine Verbrauchsmaterialien wie Klebstoffe oder Lösungsmittel benötigt. Der Schweißprozess ist umweltfreundlich und schadstofffrei-, mit geringem Energieverbrauch und hoher Schweißeffizienz, was dem Trend der umweltfreundlichen Fertigung entspricht;
• Präzise und stabil: Dank der Mitsubishi PLC + HMI-Steuerung und Vibrationskopf-Resonanztechnologie sind die Schweißparameter präzise steuerbar. Die Schweißnähte sind gleichmäßig mit hoher Festigkeit und guter Konsistenz;
• Breite Anpassungsfähigkeit: Kann eine Vielzahl thermoplastischer Materialien mit einem großen Schweißbereich schweißen und passt sich den Schweißanforderungen komplexer Werkstücke in Bereichen wie der Luft- und Raumfahrt sowie der High-End-Automobilindustrie an.
• Sicher und praktisch: Ausgestattet mit perfekter Schalldämmung und Sicherheitsschutzvorrichtungen. Die Bedienung ist einfach und die Wartung bequem, wodurch Arbeitskosten und Betriebsrisiken reduziert werden.
• Zuverlässige Qualität: Sorgfältig ausgewählte Kernkomponenten, wissenschaftliches Strukturdesign, stabiler Gerätebetrieb und lange Lebensdauer bieten eine zuverlässige Garantie für die Massenproduktion von Unternehmen.
Da sich die High-End-Fertigungsindustrie heute ständig weiterentwickelt, bestimmen die Präzision und Effizienz der Schweißtechnologie direkt die Wettbewerbsfähigkeit eines Unternehmens auf dem Markt. Mit technologischer Innovation als Kern, zuverlässiger Qualität als Grundlage und Benutzerbedürfnissen als Leitfaden bietet die Aochuang VW70 Vibrationsreibschweißmaschine effiziente, präzise und umweltfreundliche Kunststoffschweißlösungen für Bereiche wie die Luft- und Raumfahrt sowie die High-End-Automobilindustrie. Es hilft Unternehmen, die Engpässe des traditionellen Schweißens zu überwinden, eine doppelte Verbesserung der Produktionskapazität und -qualität zu erreichen und gemeinsam die neue Zukunft der High-End-Fertigung zu erobern.
